Skew Fast - snelle
dak isolatie bevestiging

Installatiesnelheid van een spijker met het draagvermogen van een schroef

Lees meer
Schuin Snel 1
Wat is Skew Fast?

Introductie

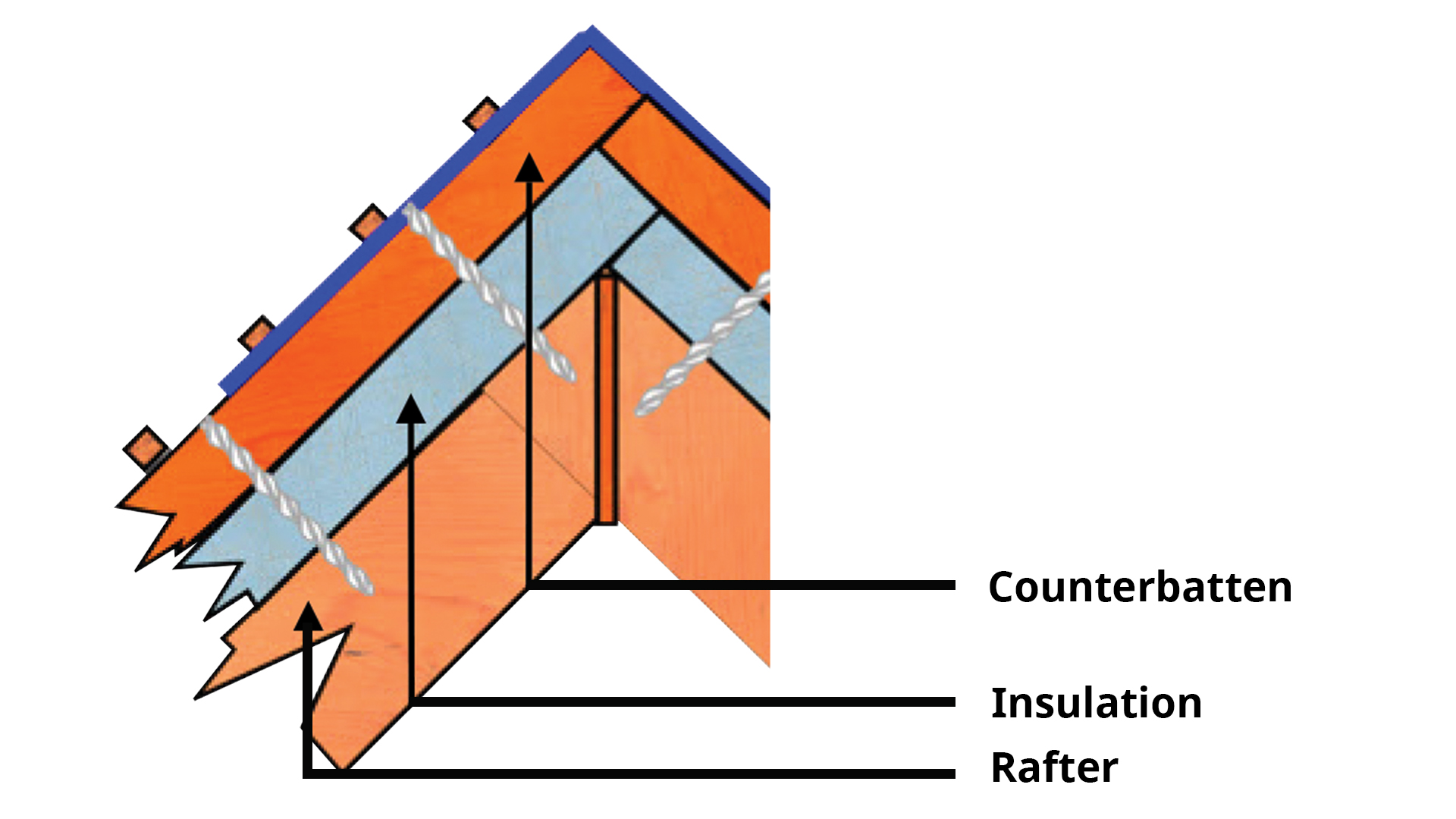

De 'warmdak' methode is een beproefde methode voor het achteraf aanbrengen van isolatie. Door isolatie over de dakspanten te plaatsen, blijft de gehele zoldervloer warm en droog.

Skew Fast wordt gebruikt om de tengels over de isolatie te bevestigen, waarbij de tengels in feite de dakspanten vormen.

Met een zeer kleine effectieve kerndiameter kan Skew Fast worden gebruikt in houtbreedtes van 30 mm of kleiner, terwijl het nog steeds voldoet aan CP112:1972 richtlijnen, iets wat niet mogelijk is met een conventionele spijker van vergelijkbare lengte.

How it’s made

Bijzondere kenmerken

  • Verkrijgbaar in austenitisch rvs type 304 en 316.
  • Maakt het mogelijk om isolatie buiten de bestaande structuur van het huis aan te brengen.
  • Kan zonder stroom worden geïnstalleerd.
  • Verkrijgbaar in lengtestappen van 5 mm.
  • Zorgt voor structurele afstand.
  • Minder overlast in vergelijking met andere reparatiemethoden.
  • Zeer duurzaam materiaal.
Schuin Snel 2

Download Skew Fast info

  • Vereisten
  • Windbelastingen
  • Schuivende ladingen
  • Tegelgewichten
  • Gereedschap

Bij het specificeren van de bevestigingsdetails voor warme daken moeten twee elementen in overweging worden genomen:

  1. - Windbelasting - wordt bepaald door de locatie van de constructie, de vorm van het omliggende terrein en de hoogte van de constructie.
  2. - Schuifbelasting - moet ook worden beoordeeld vanwege de vervormbaarheid van het isolatiemateriaal. De factoren die de schuifbelasting bepalen, zijn de dikte van de isolatie, de helling van het dak en het gewicht van de dakbedekking.

Bij het specificeren van de bevestigingsdetails voor warme daken moeten dus beide elementen in overweging worden genomen:

In Nederland worden windbelastingen op bouwwerken berekend volgens de Eurocode 1 (NEN-EN 1991-1-4) met een nationale bijlage, die specifiek is voor Nederland. Deze norm geeft richtlijnen voor het bepalen van de windbelasting op constructies, inclusief gevelelementen, dakconstructies en bevestigingen. De berekening houdt rekening met factoren zoals de locatie van het gebouw, de hoogte, de terreinruwheid en de vorm van het gebouw.

Windgebieden: Nederland is ingedeeld in drie windgebieden (Windgebied I, II en III), waarbij windgebied III de laagste windbelasting heeft (binnenland) en windgebied I de hoogste.

  • Windgebied I - Basis windsnelheid tot 29.5 m/s
  • Windgebied II - Basiswindsnelheid van 27.0 m/s
  • Windgebied III - Basiswindsnelheid tot 24.5 m/s.

De windzuigtetabel hieronder houdt rekening met de effecten van de helling van het land binnen 1 km.

Als de constructiehoogte meer dan 15 m is, moet de bevestigingsdichtheid worden vermenigvuldigd met 1,52.

WindstreekHelling van land
binnen 1km		Zuig
kN/m²		Lat dikte - mm
253850

A

Tot 1:202.54.03.02.0
1:20 tot 1:12,53.56.03.52.5
Geen limiet4.77.55.03.5

B

Tot 1:203.56.04.03.0
1:20 tot 1:12,54.37.04.53.5
Geen limiet6.611.07.05.5

C

Tot 1:204.16.54.53.0
1:20 tot 1:12,55.08.05.54.0
Geen limiet7.612.58.56.0

Hieronder vindt u de tabellen die we gebruiken om de dichtheid van de Skew Fast te berekenen die nodig is om de schuifbelasting op het dak te weerstaan. Deze worden berekend aan de hand van tabellen van de NEN-EN 1991-1-4 norm en houden rekening met het gewicht van de dakpannen, de dakhelling, de isolatiedikte en of er een stoplat is geïnstalleerd ter hoogte van de dakrand. Het getal in de tabel komt overeen met het aantal Skew Fast dat per vierkante meter nodig is om de schuifbelasting te weerstaan. Houd er rekening mee dat er ook rekening MOET worden gehouden met windbelasting.

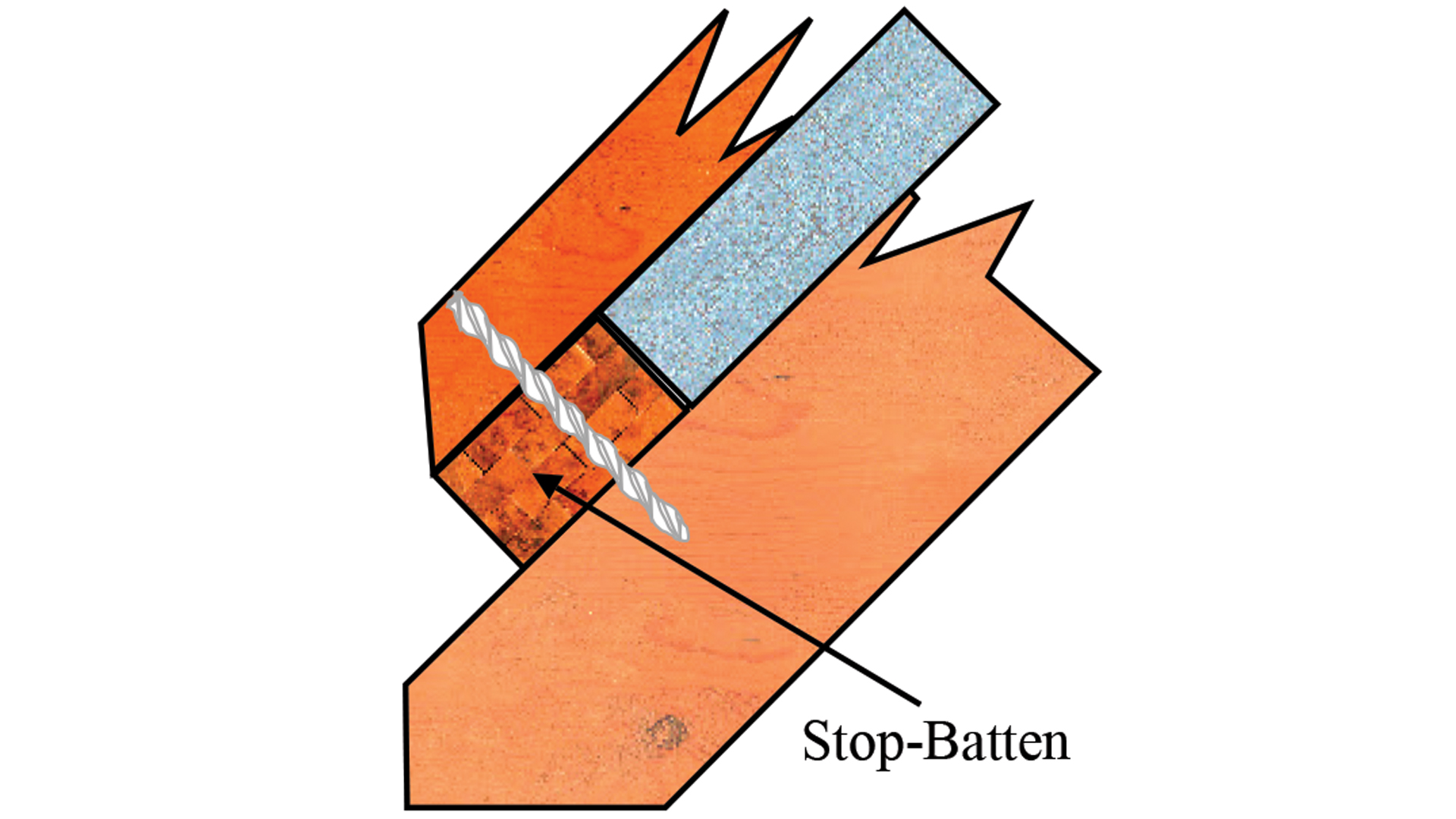

De eerste drie tabellen hieronder tonen de impact van het gebruik van verschillende isolatiediepten MET een stoplat geïnstalleerd op dakrandniveau.

Isolatiedikte 36-50 mm (MET STOPBATTEN)
Gewicht gelegde tegels
kg/m²		Dakhelling
20°30°40°50°60°70°80°90°
103.04.04.03.02.01.01.01.0
203.54.54.54.03.02.02.02.0
303.55.05.05.04.03.03.03.5
404.05.56.05.55.04.04.04.5
504.56.06.56.55.55.05.05.0
604.56.57.07.06.56.06.06.5
705.07.08.08.07.57.07.57.5
805.58.08.59.08.58.08.58.5
906.08.59.59.59.59.09.59.5
1007.59.010.010.510.510.010.510.5
Isolatiedikte 51-75 mm (MET STOPBATTEN)
Gewicht gelegde tegels
kg/m²		Dakhelling
20°30°40°50°60°70°80°90°
103.04.04.03.02.01.01.01.0
203.54.54.54.03.02.02.02.0
303.55.05.05.04.03.03.03.5
404.05.56.05.55.04.04.04.5
504.56.06.56.55.55.05.05.0
604.56.57.07.06.56.06.06.5
705.07.08.08.07.57.07.57.5
805.58.08.59.08.58.08.58.5
906.08.59.59.59.59.09.59.5
1007.59.010.010.510.510.010.510.5
Isolatiedikte 76-150mm (MET STOPBATTEN)
Gewicht gelegde tegels
kg/m²		Dakhelling
20°30°40°50°60°70°80°90°
105.57.57.05.54.02.02.02.0
206.08.58.07.05.53.53.03.0
306.59.09.58.57.05.55.04.0
407.510.010.510.09.07.07.06.0
508.011.012.011.510.59.08.58.0
608.512.013.013.012.010.510.59.5
709.013.014.015.013.511.011.010.0
809.514.015.017.015.014.013.011.0
9010.015.016.018.017.016.014.012.0
10010.516.017.019.019.017.016.015.0

De tweede set van drie tabellen toont de impact van het gebruik van verschillende isolatiediepten ZONDER een stoplat geïnstalleerd op dakrandniveau.

Isolatiedikte 36-50 mm (ZONDER STOPBATTEN)
Gewicht gelegde tegels
kg/m²		Dakhelling
20°30°40°50°60°70°80°90°
103.04.04.03.02.01.01.01.0
203.54.54.54.03.02.02.02.0
303.55.05.05.04.03.03.03.5
404.05.56.05.55.04.04.04.5
504.56.06.56.55.55.05.05.0
604.56.57.07.06.56.06.06.5
705.07.08.08.07.57.07.57.5
805.58.08.59.08.58.08.58.5
906.08.59.59.59.59.09.59.5
1007.59.010.010.510.510.010.510.5
Isolatiedikte 51-75 mm (ZONDER STOPBATTEN)
Gewicht gelegde tegels
kg/m²		Dakhelling
20°30°40°50°60°70°80°90°
105.57.57.05.54.02.02.02.0
206.08.58.07.05.53.54.04.0
306.59.09.58.57.05.55.56.0
407.510.010.510.09.07.07.57.5
508.011.012.011.510.59.09.59.5
608.512.013.013.012.011.011.511.5
709.013.014.015.013.513.013.513.5
809.514.015.017.015.015.015.515.5
9010.015.016.018.017.017.018.018.0
10010.516.017.019.019.019.020.020.0
Isolatiedikte 76-150 mm (ZONDER STOPBATTEN)
Gewicht gelegde tegels
kg/m²		Dakhelling
20°30°40°50°60°70°80°90°
1011.015.014.011.08.04.04.04.0
2012.017.016.014.011.07.08.08.0
3013.018.019.017.014.011.011.012.0
4015.020.021.020.018.014.015.015.0
5016.022.024.022.021.018.019.019.0
6017.024.026.026.024.022.023.023.0
7018.026.028.030.027.026.027.027.0
8019.028.030.034.030.030.031.031.5
9020.030.032.036.034.034.036.036.0
10021.032.034.038.038.038.040.040.0

De volgende tegelgewichten kunnen worden gebruikt als richtlijn voor offertes, maar de werkelijke gewichten moeten worden berekend vóór installatie.

Tegelgewichten (gelegd gewicht - kg/m²)
MarleyRedland
Gewone klei80Steen uit Cambrium20
Functie70Saksische leisteen50
Westwold100Leisteen uit Richmond60
Ludlow Plus50Stonewall Leisteen50
Anglia Plus50Delta leisteen60
Dubbel Romeins50Norfolk dakpan50
Ludlow Groot50Regent Tegel50
Mendip50Grovebury dubbele dakpan50
Modern50Bridgewater50
Wessex6050 Dubbel Romeins50
Gedurfde rol50Renown Tegel50
Supalite3049 Tegel50
Monarch20Laagvlakte50
 Effen Tegel80
Rozemarijn Plain Klei80
Rozemarijn Cheslyn Clay90

EternitAnker Dakpannen
Rivendale20Gedurfde rol 8740
Eternit 200020Centurian30
Duracem20Senator40
Land20Vanguard 8330
Shire20Burggraaf40
Gower20Leisteen50
 Ankerliet Leisteen30
Effen tegels80

AndereDECRA
Natuurlijke leisteen uit Wales40Dakbedekkingssysteem10
Metalen bekledingssysteem10Stratos10
Tegelgewichten algemeen
TEGELGEWICHTGewicht kg/m²
A.C. of staalplaat10
A.C. Leien20
Natuurleien30-40
In elkaar grijpende betontegels40-60
Plavuizen van klei60-80
Betonleien90-100
Cotswold steen100

Scheefstand Snel meer dan 125 mm vereist een hulpmiddel voor installatie om verbuiging van de bevestiging te voorkomen.

Er zijn twee opties voor gereedschappen beschikbaar:

  • Hulpmiddel voor stroomondersteuning wordt geïnstalleerd in een SDS+ boormachine en maakt installatie van Skew Fast mogelijk met behulp van de hamerwerking van de boormachine. Met de PST (hieronder) kan Skew Fast ook onder 125 mm worden geïnstalleerd, zodat hij gelijk ligt met de lat.

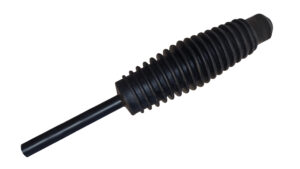

  • Handgereedschap is een huls die over de Skew Fast past om verbuigen met een hamer te voorkomen. Bij de HST (hieronder) wordt de Skew Fast niet vlak geïnstalleerd, maar blijft er ongeveer 50 mm over om met de hand af te werken.
Neem vandaag nog contact met ons op

Klaar om uw structurele
uitdagingen aan te pakken?

Onze oplossing Samenwerking

Rekenmachine voor scheefheid

Deze tool berekent het aantal Skew Fast warmdak bevestigingen dat je nodig hebt voor je project.
Voor prijzen en beschikbaarheid neem contact op met het verkoopteam van Target.

Materialen

mm
Alleen boven de dakspar. >150mm? Neem contact met ons op.
mm
Indien 50mm, contact met ons opnemen.
kg/m²
Zie de Tegelgewicht Gids.
mm
Bijvoorbeeld multiplexplaat. Mogelijk een voorboorgat nodig.

Bouw

°
Gebruik 90° voor een muur.
m²
Voeg indien nodig beide verhogingen bij.
Kan het aantal bevestigingen halveren.

Spanten

mm
Meet tussen dezelfde punten, inclusief de breedte.

Locatie

Gebruikt voor het schatten van windzones.

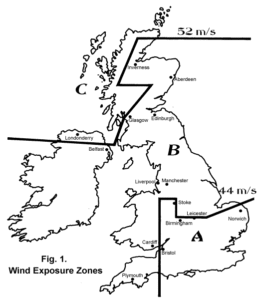

Zie de Kaart windzone als u het niet zeker weet.
Geef aan hoe bloot het object ligt op basis van het terrein.
