De Uitdaging

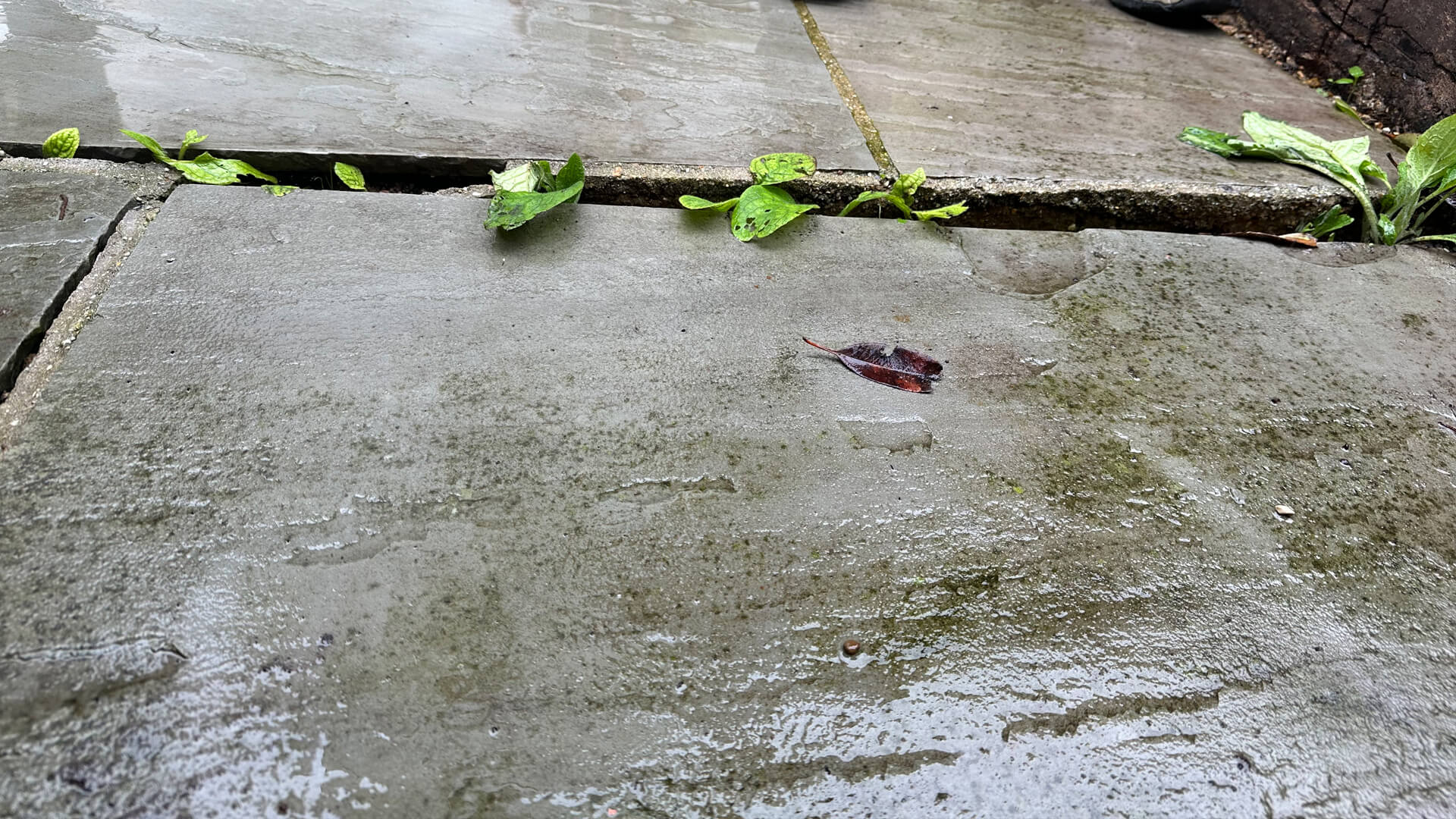

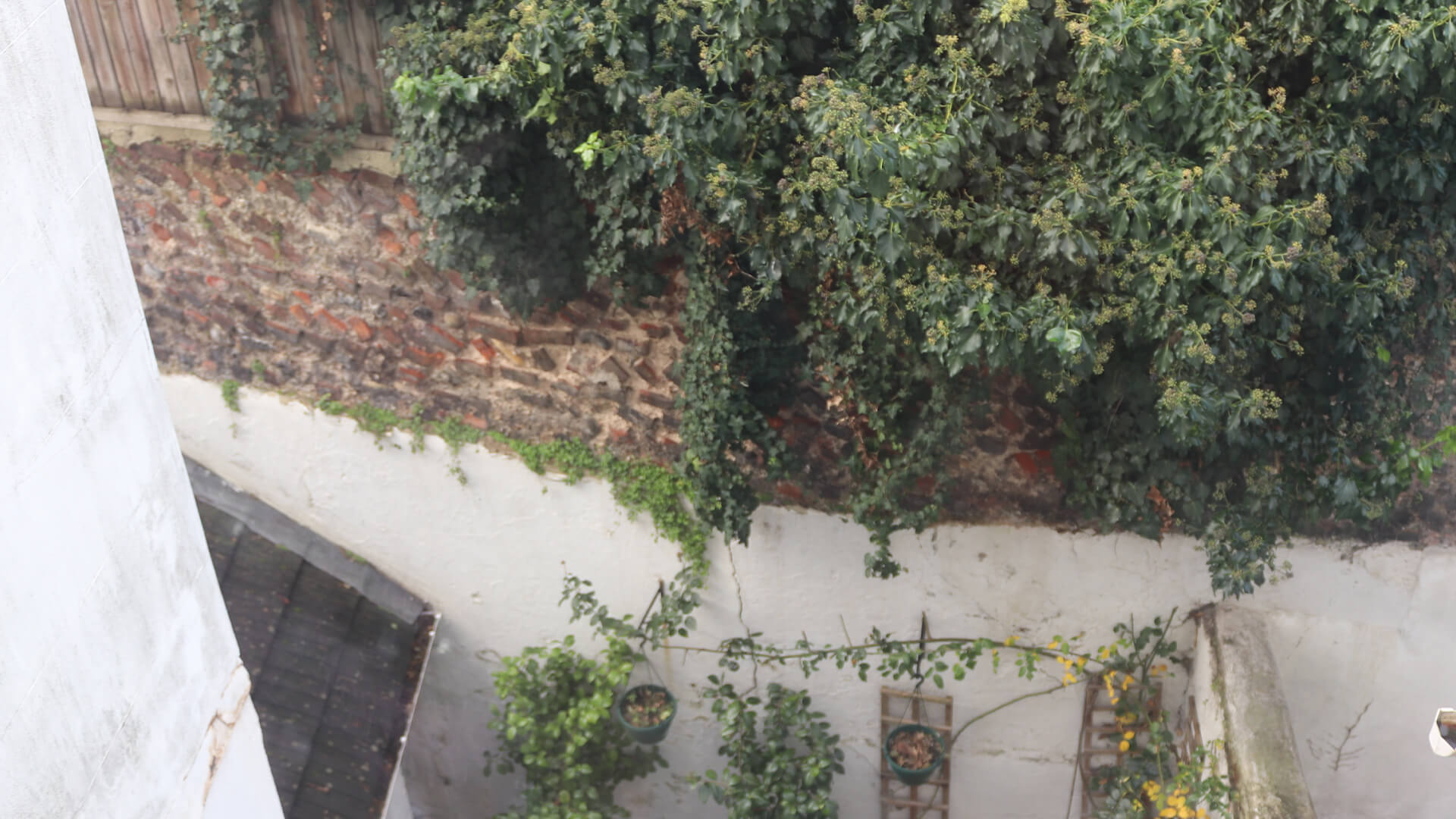

De steunmuur staat aan de achterkant van een huis van 4 verdiepingen met een afdaling naar de achtertuin van het voorliggende huis. De muur is verschoven en begint op te bollen en er is duidelijk beweging te zien. De ondersteunende betonnen muren aan weerszijden van de tuin bovenop de steunmuur zijn op 2 plaatsen wijd opengebarsten en de hele muur moet worden verstevigd omdat hij anders zal instorten met mogelijk catastrofale gevolgen omdat hij zo dicht bij een ander pand en het gebouw van 4 verdiepingen erboven staat.

De Oplossing

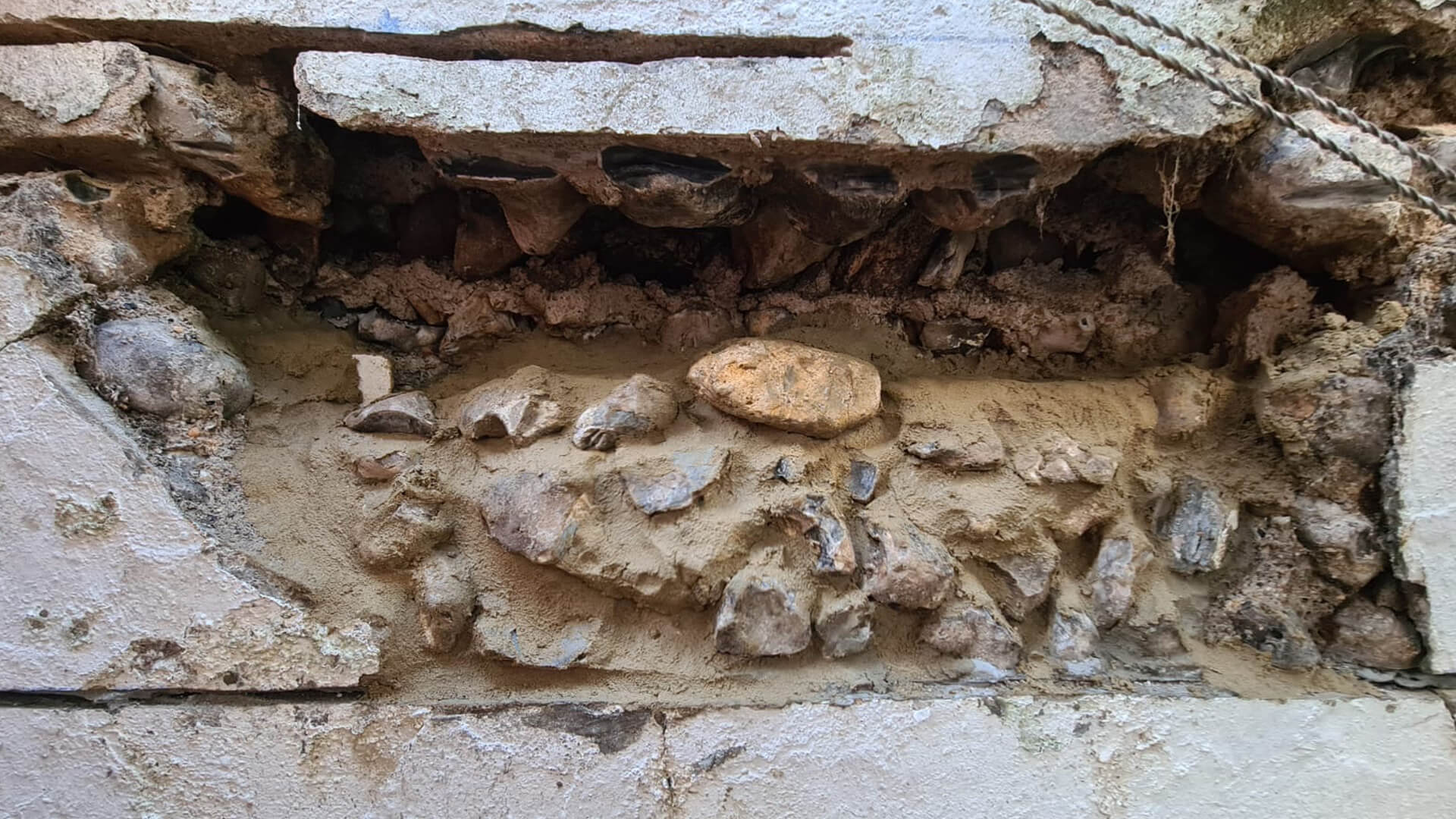

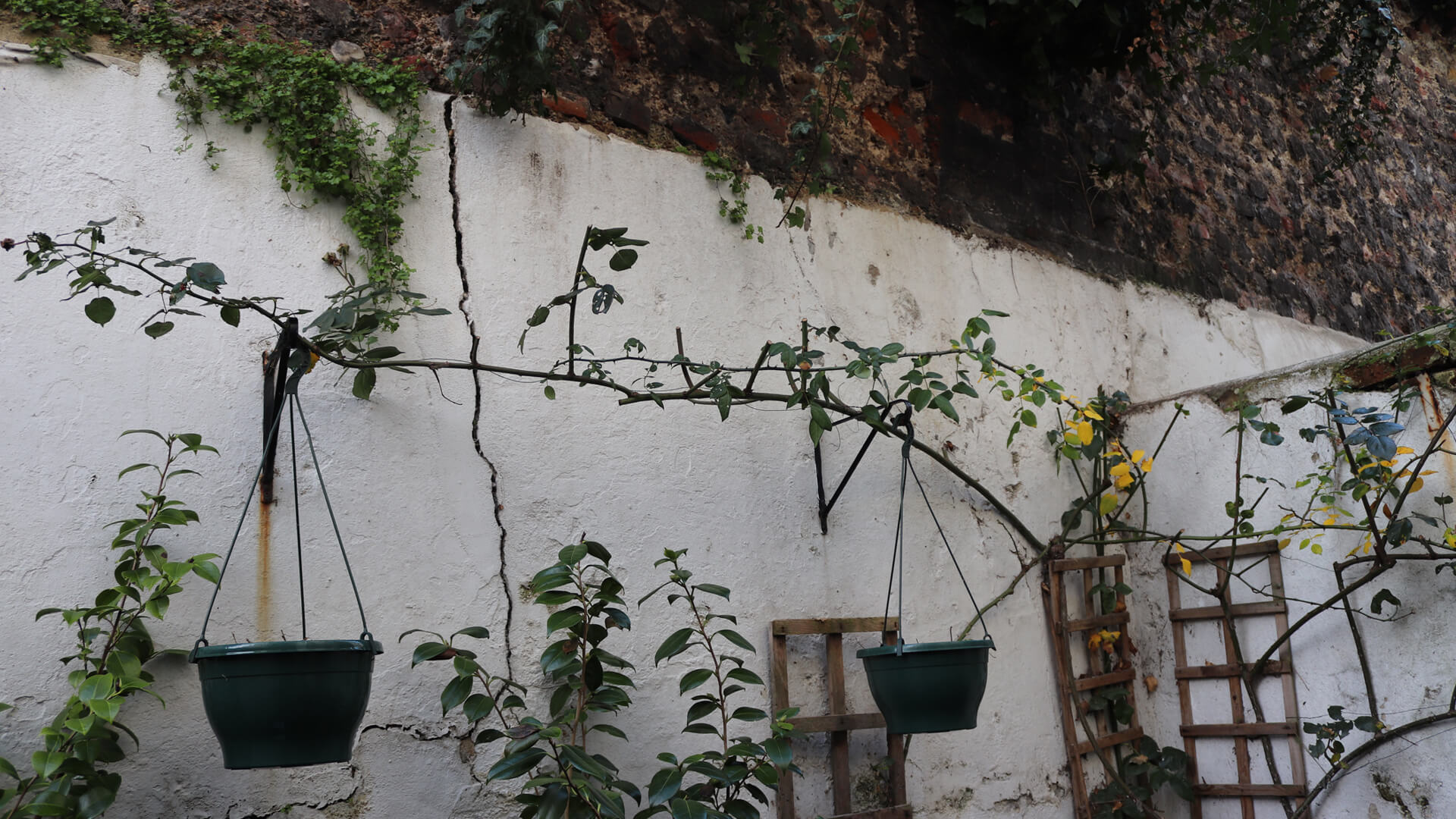

De versterking bestaat uit twee elementen. Ten eerste kan de achterste muur horizontaal worden versterkt vanaf de achtergevel om weerstand te bieden tegen de uit het lood staande belastingen van de vastgehouden grond. Dit zal ook de verticale scheur overbruggen die zichtbaar is vanaf de achterkant van de muur. De versteviging over de muur wordt dan doorgetrokken in de tussenmuren aan weerszijden. De installatie gebeurt door het snijden van horizontale sleuven in de muur tot een diepte van ongeveer 40 mm, het injecteren van Bond Flex voegmiddel en het installeren van de roestvrijstalen Bar Flex wapening. De bovenkant van de muur wordt verticaal versterkt met Cem Flex banden die worden geïnstalleerd in een boorgat met een diameter van 16 mm, ongeveer 1,4 m diep, geïnjecteerd met Bond Flex mortel en vervolgens wordt de Cem Flex band geplaatst.

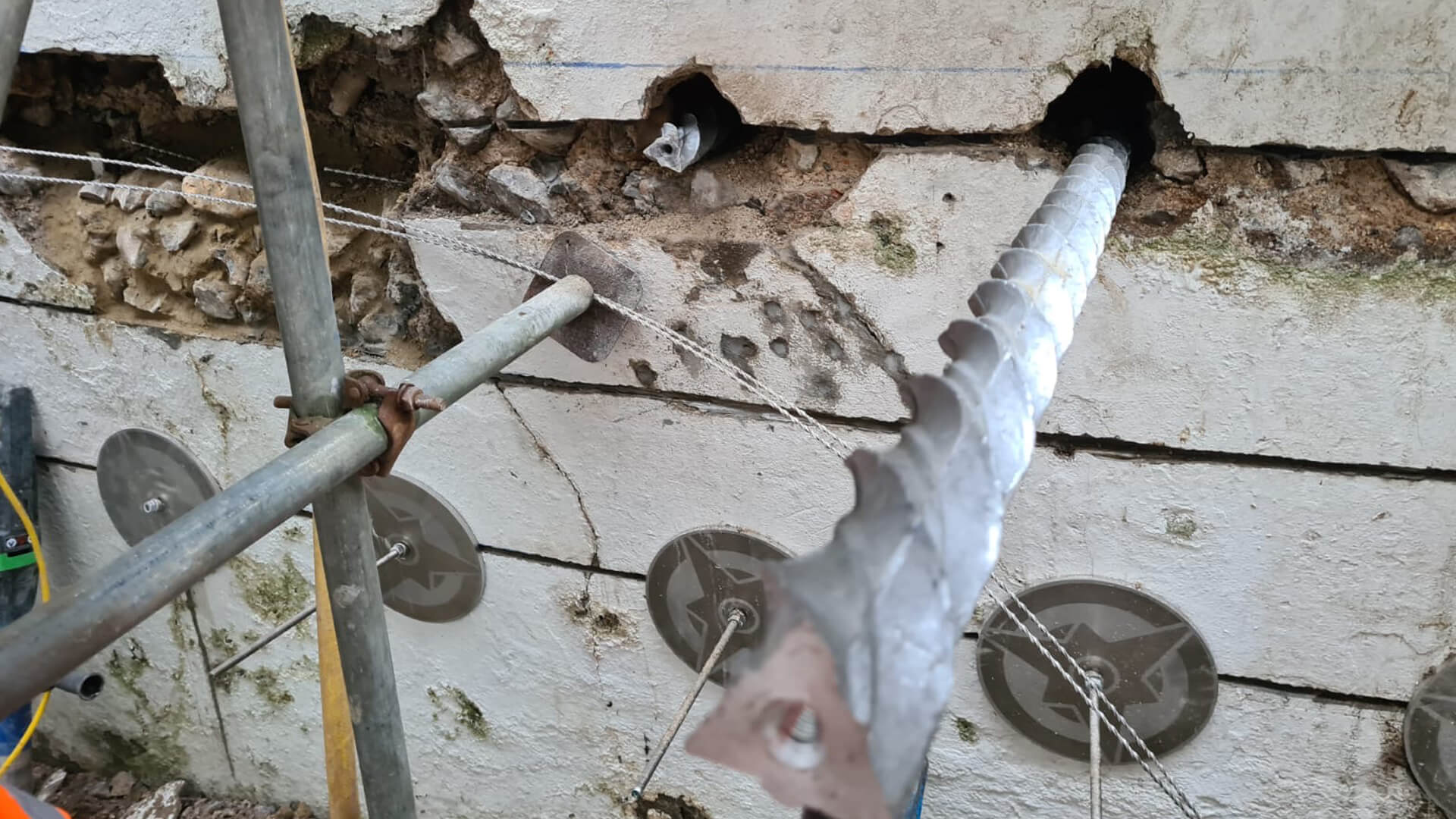

De hoofddraagconstructie van de keermuur wordt gevormd door de installatie van Heli Piles met een diameter van 60 mm die door gaten met een diameter van 67 mm onder een hoek van 30° van horizontaal naar een diepte van maximaal 5 m worden geïnstalleerd. Elke installatie wordt getest op een trekbelasting van 40 kN. De verbinding met de muur wordt gemaakt door het boorgat rond de Heli Pile te vullen met Bond Flex specie en vervolgens een roestvaststalen M12 tapeind in het uiteinde van de Heli Pile te schroeven die door een roestvaststalen drukplaat op het oppervlak van de muur steekt met een roestvaststalen hoekring met een roestvaststalen koepelmoer als afsluiting.

Installatie

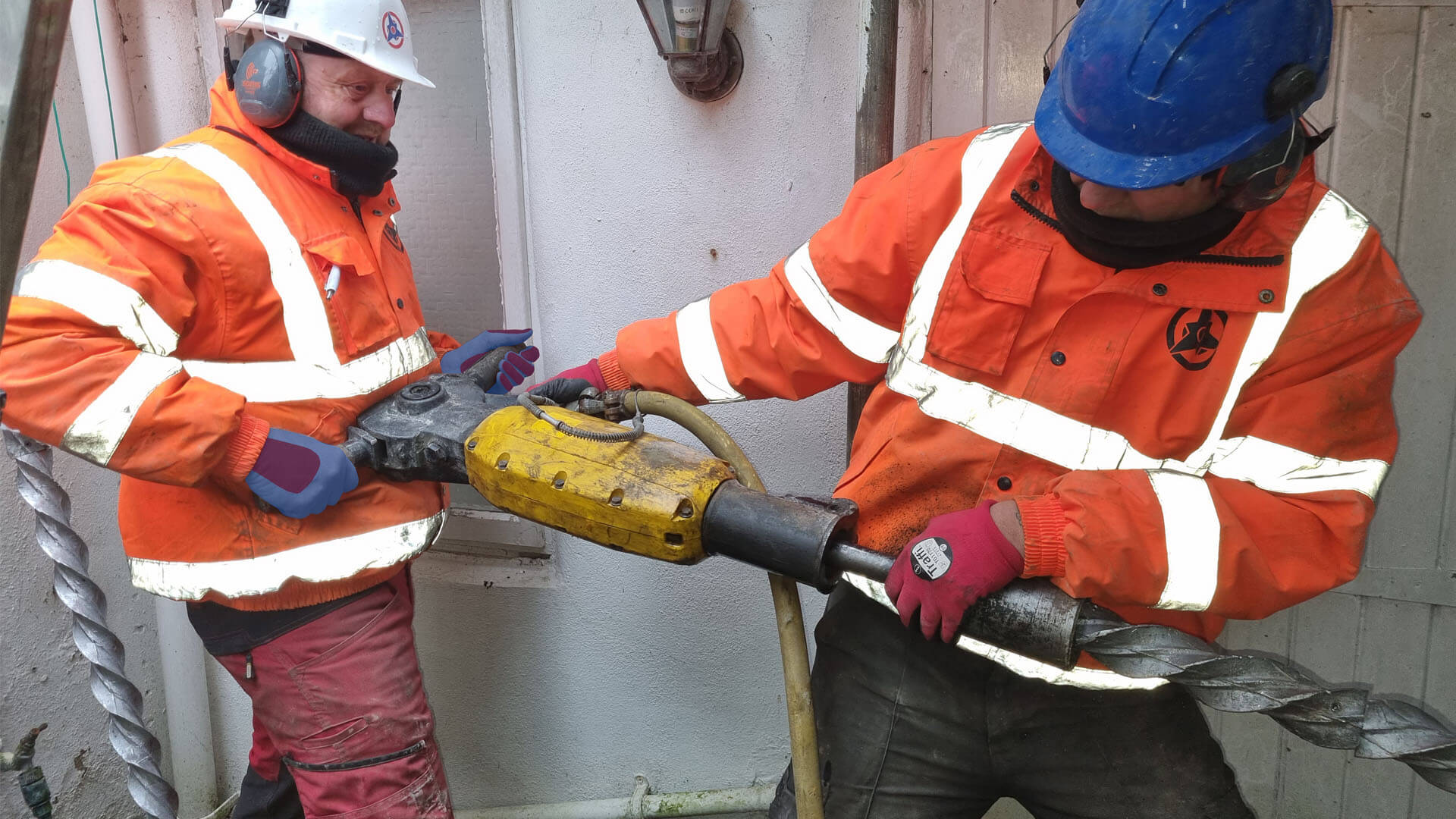

Vanwege de slechte bereikbaarheid werd de compressor op de straat voor het terrein geplaatst en werd de leiding naar de Rhino luchtgecomprimeerde heimachine door het terrein naar de tuinen geleid. Dit zou volstrekt onmogelijk zijn met een ander product. De installatie van Bar Flex vindt plaats terwijl de Heli Piles worden geïnstalleerd tot weigering. De tijdsgegevens van de installatie worden teruggestuurd naar het hoofdkantoor en na 10 dagen werk is de muur volledig versterkt en volledig veilig.
